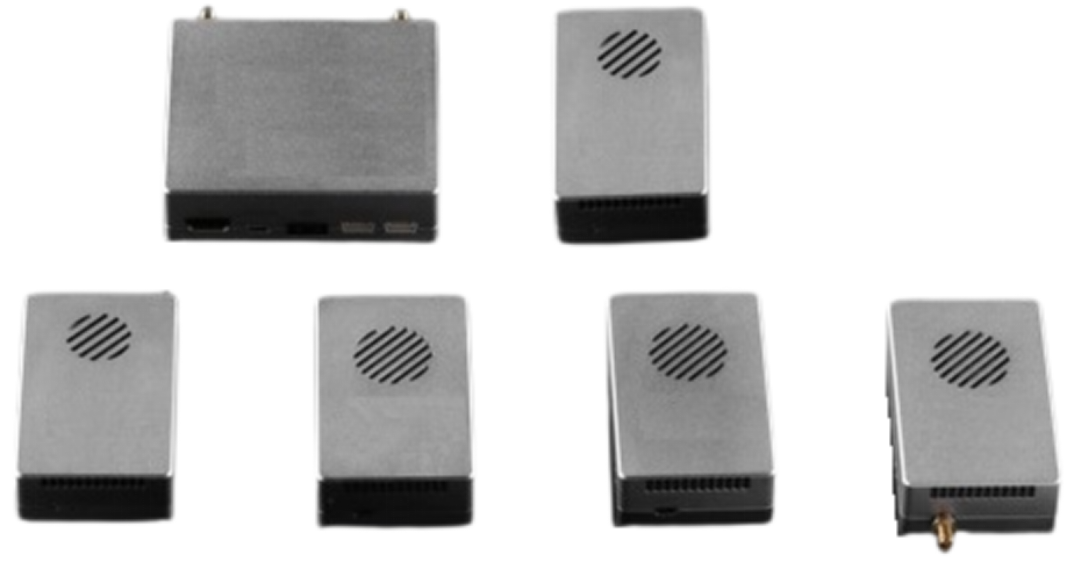

STP 50无人机图传模块

工作频段                                                                                                                                                                                         1.4GHz、2.4GHz、5.8GHz

信道带宽

上行 ：                                                                                                                                                                                                                       2.5MHz

下行：                                                                                                                                                                                                                         10MHz

最大发射能量                                                                                                                                                                                                 27dBm、30dBm

视频格式                                                                                                                                                                                          AV：PAL、50i/NTSC、60i

HDMI:：576i60、480P@60fps、720P@50fps、720p@60fps、 1080P@50fps、1080P@60fps

SDI：720P@50fps、720P@60fps 、1080P@50fps、1080P@60fps

双工模式                                                                                                                                                                                                                           TDD

下行吞吐量                                                                                                                                                                                                    2Mbps～8Mbps

上行吞吐量                                                                                                                                                                                 300kbps（串口+网口+遥控）

传输距离                                                                                                                                                                                                                     ＞50km

视频接口                                                                                                                                                                                               网口、HMI、SDI、AV

其他接口                                                                                                                                                                                           串口、PPM、SBUS、USB

视频压缩                                                                                                                                                                            H.264、H.265（HDMI、SDI、AV）

加密                                                                                                                                                                                                                    AES 128/256

地面端尺寸                                                                                                                                                                                                 77.8*47.3*23.5mm

天空端尺寸                                                                                                                                                                                                 77.8*47.3*23.5mm

重量                                                                                                                                                                                                                   97g（天空端）

工作电压                                                                                                                                                                                                                   6V～16V

工作温度                                                                                                                                                                                                               -20℃～55℃
