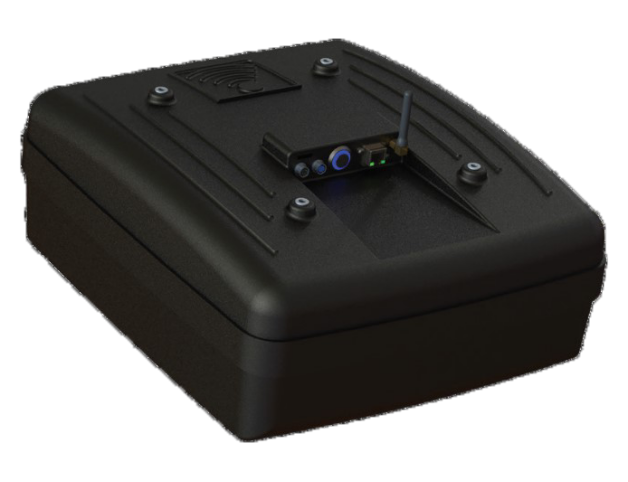

探地雷达-TK1

商用中频天线机载探地雷达系统

TK-1是为中层深度应用设计的一体式机载探地雷达系统。该单元解决了在其困难的地形中使用地面耦合天线或系统不切实际或不可能的中层深度探测问题。

该装置包括发送和接收传感器，以及完全一体化系统集成所需的控制电子器件和电源。

TK-1配备了高效电池，可在无人机高有效载荷的情况下延长运行时间。

TK-1具有内部数据存储，允许在自主模式下进行测量，而无需将计算机始终连接到设备上。这样消除了数据丢失的可能性。

中心频率                                                                                                                                                                                                                    390MHz

发射器脉冲重复频率                                                                                                                                                                                                    200KHz

测量范围                                                                                                                                                                                               64ns（64ns可用偏移）

采样率                                                                                                                                                                                                                         8GSa/s

样点/道                                                                                                                                                                                                                             512

数据存储                                                                                                                                                                                                                          16位

功耗@12VDC                                                                                                                                                                                                                 5.2W

尺寸WxLxH                                                                                                                                                                                                  330*403*165mm

重量                                                                                                                                                                                                                              4.45kg
